RS485/RS232/RS242轉換器
RS232/RS485/RS422串行通訊接口轉換器主要應用于工(gōn↑g)業控制、智能儀器儀表、食堂售飯系統、考勤門禁系統、電力、交通、銀行等應γ用RS-232、RS-485、RS-422現場總線通訊的場合。
一、性能特點
1.半雙工全雙工通用，可選擇RS485半雙工或RS422全雙工(gō≤ng)的工作方式。
2.高效率的竊電和實時儲能技術，無¶須外接電源，即可保證遠距離傳輸。
3.隻需用到RS232串口的RXD(接收)、TXD(發送)、GND(地)三根信号線，無須其他信号線。
4.零延時自動轉換RS485的信号收發方向。
5.內置抗雷擊和ESD抗靜電保護。
6.無須修改原有軟件，即可使RS232的通(tōng₽)訊距離延長1200米。
7.支持多機通訊，最多可連接32個節點。
8.若點對點成對連接，可作為RS232遠程收發器使用。
二、技術參數
1.外形尺寸：轉接盒63×33×17，含接線轉換頭87×33×>17
2.電源：信号線高效竊電，α不需外接電源
3.通訊方式：可選半雙工/全雙工差分傳輸
4.傳輸線：雙絞線
5.通訊距離：1200米
6.通訊速率：110bps-115200bps
7.連接節點：32個
2.電源：信号線高效竊電，α不需外接電源
3.通訊方式：可選半雙工/全雙工差分傳輸
4.傳輸線：雙絞線
5.通訊距離：1200米
6.通訊速率：110bps-115200bps
7.連接節點：32個

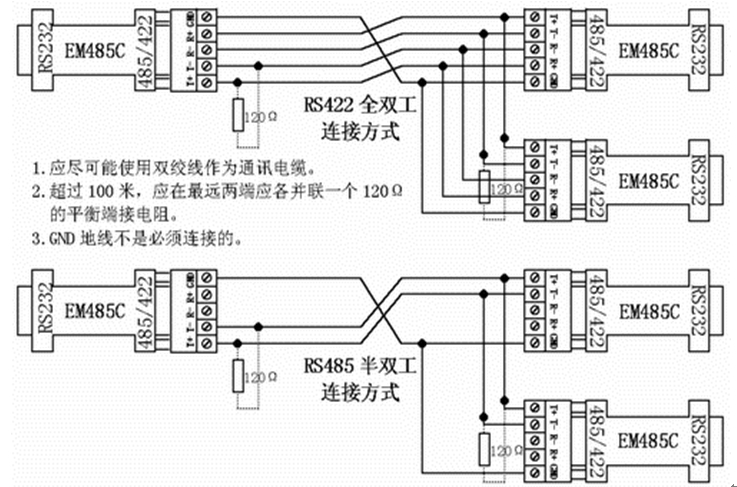

三、接線示意圖
