KH系列可控矽移相觸發模塊

KH系列可控矽移相觸發模塊适用于各類單相220V、三相380V負載的連續調壓。無需外接同步變壓器,可以接受儀表的标準控制"(zhì)信号,也可以外接電位器手動調節。

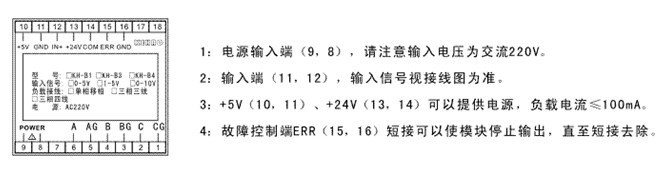

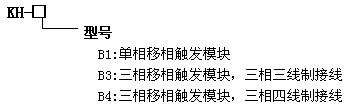

| 一、主要技術指标 | 二、型号說明 |
|
輸入信号:0-5V、4-20mA或外接電位器
電源電壓:220V±10%
功 耗:<3W
移相範圍:≤180º
觸發容量: ≤800A的可控矽
|
![]() |
三.接線圖

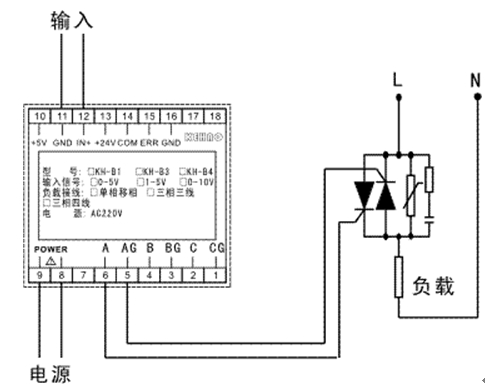

&₽nbsp; &n bsp; &nb↓sp; &nb≤sp; KH-B1 單相移相接線圖

&nbsεp; &♥nbsp; &nbs'p;   &σnbsp; &n♦bsp;  ÷;

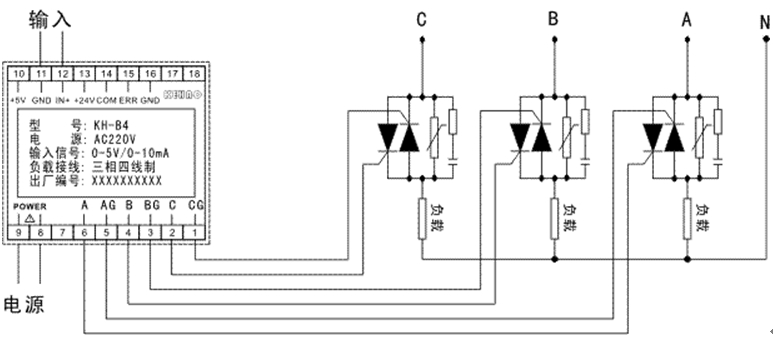

↔ &n±bsp; &φnbsp; KH-B4 三相四線制接線圖

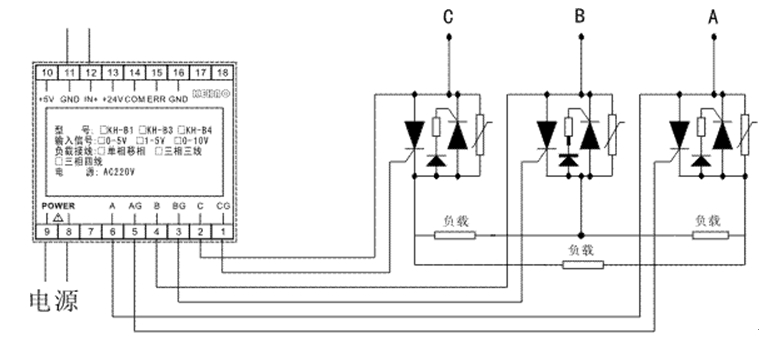

&nb"sp; &n✔bsp; &♣nbsp;  ¶; KH-B3 三相三線制三角型接法接線圖

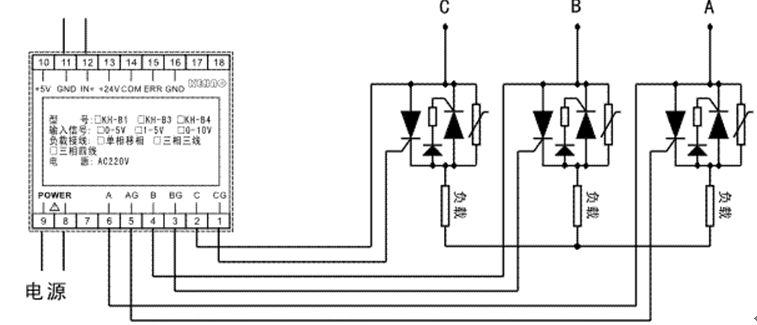

₹ &nb↔sp; ∞ KH-B3 三相三線制星型接法接線圖
